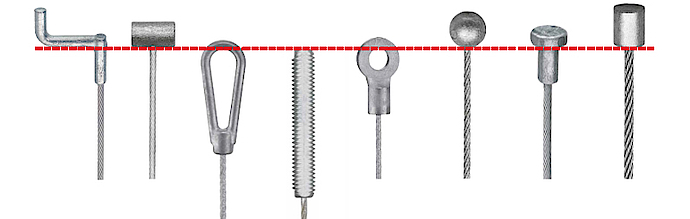

Für Ihren maßgeschneiderten Bowdenzug von Carl Stahl Technocables, finden Sie hier das passende Seil Terminal für die Bowdenzugseele. Neben Seilen mit verpressten Seilterminals aus Messing, verzinktem Stahl und Edelstahl, bieten wir eine große Auswahl an aufgespritzten Seilterminals aus Zamak - Feinzinkdruckguss. Wir konfigurieren Ihren Bowdenzug nach Ihren Anforderungen. Der Bowdenzug kann mit dem gewählten Ende sicher befestigt werden.
Alle weiteren Komponenten wie Drahtseil, Endhülsen, Bowdenzughülle können ebenso individuell zusammengestellt werden.

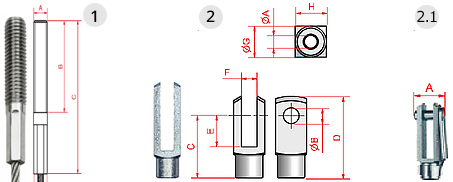

Unsere aufgepressten Terminal für Bowdenzüge Gewindeendstück (1) sind aus Messing, Stahl verzinkt oder Edelstahl.
Gabelköpfe (2) in Stahl verzinkt und Federklappbolzen (2.1) sind abgestimmt auf die Gewindegrößen der E-Type Terminals.
Gabelköpfe in Sonderausführung oder Gabelköpfe, welche direkt auf das Stahlseil verpresst werden, sind auf Anfrage lieferbar.
| Seil ø mm | A | B± 1,0 mm | C ± 2,0 mm | SW± 0,3 mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|---|
| 0,27 – 0,45 | M3 | 20,0 | 28,0 | 2,3 | Messing | Brass | EM027320 | GE000001 |
| 0,27 – 0,45 | M4 | 12,0 | 18,0 | 1,6* | Messing | Brass | EM027412 | GE000002 |
| 0,27 – 0,45 | M4 | 30,0 | 40,0 | 2,3 | Messing | Brass | EM027430 | GE000003 |
| 0,54 – 0,63 | M4 | 20,0 | 30,0 | 2,3 | Messing | Brass | EM054420 | GE000004 |
| 0,54 – 0,63 | M4 | 35,0 | 45,0 | 2,3 | Messing | Brass | EM054435 | GE000005 |
| 0,72 – 0,81 | M5 | 25,0 | 40,0 | 2,8 | Messing | Brass | EM072525 | GE000006 |
| 0,72 – 0,81 | M5 | 40,0 | 55,0 | 2,8 | Messing | Brass | EM072540 | GE000007 |
| 0,90 – 1,00 | M5 | 30,0 | 45,0 | 3,2 | Messing | Brass | EM090530 | GE000008 |
| 0,90 – 1,00 | M5 | 50,0 | 65,0 | 3,2 | Messing | Brass | EM090550 | GE000009 |
| 1,20 – 1,50 | M6 | 30,0 | 42,0 | 4,0 | Messing | Brass | EM120630 | GE000010 |
| 1,20 – 1,50 | M6 | 50,0 | 65,0 | 4,0 | Messing | Brass | EM120650 | GE000011 |
| 1,75 – 1,80 | M8 | 30,0 | 45,0 | 5,0 | Messing | Brass | EM175830 | GE000012 |
| 1,75 – 1,80 | M8 | 50,0 | 65,0 | 5,0 | Messing | Brass | EM175850 | GE000013 |
| 2,00 | M6 | 30,0 | 47,0 | 4,3 | Stahl verzinkt | Galvanized steel | EZ200630 | GE000028 |
| 2,00 | M6 | 50,0 | 67,0 | 4,3 | Stahl verzinkt | Galvanized steel | EZ200650 | GE000029 |
| 2,00 | M6 | 30,0 | 47,0 | 4,3 | Edelstahl | Stainless steel | ES200630 | GE000014 |
| 2,00 | M6 | 50,0 | 67,0 | 4,3 | Edelstahl | Stainless steel | ES200650 | GE000015 |
| 2,50 | M6 | 30,0 | 50,0 | 4,3 | Stahl verzinkt | Galvanized steel | EZ250630 | GE000030 |
| 2,50 | M6 | 50,0 | 70,0 | 4,3 | Stahl verzinkt | Galvanized steel | EZ250650 | GE000031 |
| 2,50 | M6 | 30,0 | 50,0 | 4,3 | Edelstahl | Stainless steel | ES250630 | GE000016 |
| 2,50 | M6 | 50,0 | 70,0 | 4,3 | Edelstahl | Stainless steel | ES250650 | GE000017 |
| 3,00 | M8 | 30,0 | 53,0 | 6,0 | Stahl verzinkt | Galvanized steel | EZ300830 | GE000032 |
| 3,00 | M8 | 50,0 | 73,0 | 6,0 | Stahl verzinkt | Galvanized steel | EZ300850 | GE000033 |
| 3,00 | M8 | 30,0 | 53,0 | 6,0 | Edelstahl | Stainless steel | ES300830 | GE000018 |
| 3,00 | M8 | 50,0 | 73,0 | 6,0 | Edelstahl | Stainless steel | ES300850 | GE000019 |
| 4,00 | M8 | 40,0 | 70,0 | 7,0 | Stahl verzinkt | Galvanized steel | EZ400840 | GE000034 |
| 4,00 | M8 | 70,0 | 100,0 | 7,0 | Stahl verzinkt | Galvanized steel | EZ400870 | GE000035 |
| 4,00 | M8 | 40,0 | 70,0 | 7,0 | Edelstahl | Stainless steel | ES400840 | GE000020 |
| 4,00 | M8 | 70,0 | 100,0 | 7,0 | Edelstahl | Stainless steel | ES400870 | GE000021 |
| 5,00 | M10 | 40,0 | 75,0 | 8,7 | Stahl verzinkt | Galvanized steel | EZ500140 | GE000036 |
| 5,00 | M10 | 70,0 | 105,0 | 8,7 | Stahl verzinkt | Galvanized steel | EZ500170 | GE000037 |
| 5,00 | M10 | 40,0 | 75,0 | 8,7 | Edelstahl | Stainless steel | ES500140 | GE000022 |
| 5,00 | M10 | 70,0 | 105,0 | 8,7 | Edelstahl | Stainless steel | ES500170 | GE000023 |
| 6,00 | M12 | 40,0 | 80,0 | 10,7 | Stahl verzinkt | Galvanized steel | EZ600140 | GE000038 |
| 6,00 | M12 | 70,0 | 110,0 | 10,7 | Stahl verzinkt | Galvanized steel | EZ600170 | GE000039 |
| 6,00 | M12 | 40,0 | 80,0 | 10,7 | Edelstahl | Stainless steel | ES600140 | GE000024 |
| 6,00 | M12 | 70,0 | 110,0 | 10,7 | Edelstahl | Stainless steel | ES600170 | GE000025 |
| 8,00 | M16 | 40,0 | 90,0 | 14,5 | Stahl verzinkt | Galvanized steel | EZ800140 | GE000040 |
| 8,00 | M16 | 70,0 | 120,0 | 14,5 | Stahl verzinkt | Galvanized steel | EZ800170 | GE000041 |
| 8,00 | M16 | 40,0 | 90,0 | 14,5 | Edelstahl | Stainless steel | ES800140 | GE000026 |
| 8,00 | M16 | 70,0 | 120,0 | 14,5 | Edelstahl | Stainless steel | ES800170 | GE000027 |
* square swaged
Die Lieferung von unverpressten Teilen ist nicht möglich.
Gabelköpfe:
| A | ØB H8 mm | C mm | D mm | E mm | F B12 mm | ØG mm | ØH mm | alte Best.-Nr. | neue Best.-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| M6 | 6 | 36 | 43 | 24 | 6 | 10 | 12 | S 0402770 | DI000015 |
| M8 | 8 | 48 | 58 | 32 | 8 | 14 | 16 | S 0402230 | DI000014 |
| M10 | 10 | 60 | 72 | 40 | 10 | 18 | 20 | S 0404550 | auf Anfrage |
| M12 | 12 | 72 | 86 | 48 | 12 | 20 | 24 | S 0406860 | auf Anfrage |
| M16 | 16 | 96 | 115 | 64 | 16 | 26 | 32 | S 0406850 | auf Anfrage |
Federklappbolzen:
| Passend für Gabelkopf mit der Bestellnummer | A mm | alte Best.-Nr. | neue Best.-Nr. |
|---|---|---|---|
| S 0402770 bzw. DI000015 | 16,0 | S 2506870 | DI000142 |
| S 0402230 bzw. DI000014 | 21,5 | S 2502240 | DI000173 |
| S 0404550 | 26,0 | S 2504560 | auf Anfrage |
| 0406860 | 31,0 | S 2506880 | auf Anfrage |
| S 0406850 | 39,0 | S 2506890 | auf Anfrage |
Die Lieferung von unverpressten Teilen ist nicht möglich.

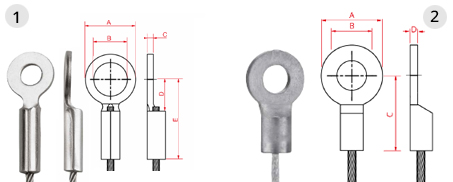

Unser verpresster Seilterminal Kabelschuhe (1) für den Bowdenzug ist aus Stahl verzinkt oder Edelstahl. Der auf das Seil gespritzte Terminal Kabelschuh (2) ist aus Zamak (Zinkdruckguss).
| Seil ø mm | ø A± 1,0 | ø B± 0,3 mm | C± 0,2 mm | D± 1,0 mm | E± 1,0 mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|---|---|
| 0,36 – 1,00 | 6,6 | 3,6 | 1,1 | 3,3 | 14,7 | Edelstahl | Stainless steel | DS036360 | KA000001 |
| 0,36 – 1,00 | 6,6 | 4,2 | 1,1 | 3,3 | 14,7 | Edelstahl | Stainless steel | DS036420 | KA000002 |
| 0,36 – 1,00 | 9,5 | 5,6 | 1,1 | 5,0 | 17,0 | Edelstahl | Stainless steel | DS036560 | KA000003 |
| 0,36 – 1,00 | 9,5 | 6,5 | 1,1 | 5,0 | 17,0 | Edelstahl | Stainless steel | DS036650 | KA000004 |
| 1,20 – 2,00 | 10,7 | 3,6 | 1,5 | 8,1 | 25,4 | Edelstahl | Stainless steel | DS120360 | KA000005 |
| 1,20 – 2,00 | 10,7 | 4,8 | 1,5 | 8,1 | 25,4 | Edelstahl | Stainless steel | DS120480 | KA000006 |
| 1,20 – 2,00 | 10,7 | 5,6 | 1,5 | 8,1 | 25,4 | Edelstahl | Stainless steel | DS120560 | KA000007 |
| 1,20 – 2,00 | 10,7 | 6,6 | 1,5 | 8,1 | 25,4 | Edelstahl | Stainless steel | DS120660 | KA000008 |
| 1,20 – 2,00 | 10,7 | 6,6 | 1,5 | 8,1 | 25,4 | Stahl verz. | Galv. steel | DZ120660 | KA000013 |
| 2,00 – 2,50 | 19,0 | 9,6 | 2,3 | 12,0 | 30,2 | Stahl verz. | Galv. steel | DZ200960 | KA000015 |
| 2,00 – 2,50 | 19,0 | 12,7 | 2,3 | 12,0 | 30,2 | Stahl verz. | Galv. steel | DZ200127 | KA000014 |
| 2,00 – 2,50 | 19,0 | 9,6 | 2,3 | 12,0 | 30,2 | Edelstahl | Stainless steel | DS200960 | KA000010 |
| 2,00 – 2,50 | 19,0 | 12,7 | 2,3 | 12,0 | 30,2 | Edelstahl | Stainless steel | DS200127 | KA000009 |
| 3,00 | 21,6 | 9,6 | 3,2 | 15,2 | 49,3 | Stahl verz. | Galv. steel | DZ300960 | KA000017 |
| 3,00 | 21,6 | 12,7 | 3,2 | 15,2 | 49,3 | Stahl verz. | Galv. steel | DZ300127 | KA000016 |
| 3,00 | 21,6 | 9,6 | 3,2 | 15,2 | 49,3 | Edelstahl | Stainless steel | DS300960 | KA000012 |
| 3,00 | 21,6 | 12,7 | 3,2 | 15,2 | 49,3 | Edelstahl | Stainless steel | DS300127 | KA000011 |
| 4,00 – 5,00 | 25,4 | 9,6 | 4,8 | 16,0 | 60,5 | Stahl verz. | Galv. steel | DZ400960 | KA000024 |
| 4,00 – 5,00 | 25,4 | 12,7 | 4,8 | 16,0 | 60,5 | Stahl verz. | Galv. steel | DZ400127 | KA000023 |
| 4,00 – 5,00 | 25,4 | 9,6 | 4,8 | 16,0 | 60,5 | Edelstahl | Stainless steel | DS400960 | KA000020 |
| 4,00 – 5,00 | 25,4 | 12,7 | 4,8 | 16,0 | 60,5 | Edelstahl | Stainless steel | DS400127 | KA000019 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
| Seil ø mm | A ø±0,3 mm | B ø±0,3 mm | C ±1,0 mm | D ±0,3 mm | E R±0,3 mm | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|---|
| 1,5 | 11,0 | 5,4 | 14,0 | 3,0 | 6,0 | - | WK000252 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
| Seil ø mm | A ø±0,3 mm | B ø±0,3 mm | C ±1,0 mm | D ±0,3 mm | E R±0,3 mm | F ±0,3 mm | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|---|---|
| 3,0 | 16,6 | 8,3 | 24,0 | 3,0 | 4,0 | 8,0 | - | WK000274 |
Die Lieferung von unverpressten Teilen ist nicht möglich.

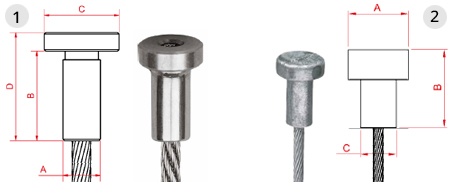

Unser Produktportfolio umfasst aufgepresste Stufennippel (1) aus Messing, Stahl verzinkt und Edelstahl, sowie gespritzte Stufennippel (2) aus Feinzinkdruckguss (Zamak).
| Seil ø mm | ø A± 0,3 | B± 1,0 mm | ø C± 0,3 mm | D± 1,0 mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|---|
| 0,27 – 0,36 | 2,5 | 4,0 | 3,5 | 5,0 | Messing | Brass | BMB02535 | NI000026 |
| 0,45 – 0,63 | 2,5 | 4,0 | 3,5 | 5,0 | Messing | Brass | BMB12535 | NI000032 |
| 0,72 – 0,81 | 3,0 | 4,5 | 5,0 | 5,5 | Messing | Brass | BMB03050 | NI000028 |
| 0,90 – 1,00 | 3,5 | 5,0 | 6,0 | 6,5 | Messing | Brass | BMB03560 | NI000029 |
| 1,20 – 1,50 | 4,2 | 7,0 | 7,0 | 8,5 | Messing | Brass | BMB04270 | NI000030 |
| 1,75 – 1,80 | 5,2 | 7,0 | 8,0 | 8,5 | Messing | Brass | BMB05280 | NI000031 |
| 1,50 | 4,0 | 6,0 | 8,0 | 7,5 | Stahl verzinkt | Galvanized steel | BZB04080 | NI000044 |
| 1,50 | 4,0 | 6,0 | 8,0 | 7,5 | Edelstahl | Stainless steel | BSB04080 | NI000036 |
| 2,00 | 4,0 | 8,0 | 8,0 | 10,0 | Stahl verzinkt | Galvanized steel | BZB24080 | NI000052 |
| 2,00 | 4,0 | 8,0 | 8,0 | 10,0 | Edelstahl | Stainless steel | BSB24080 | NI000043 |
| 2,50 | 5,0 | 12,0 | 10,0 | 14,5 | Stahl verzinkt | Galvanized steel | BZB05010 | NI000045 |
| 2,50 | 5,0 | 12,0 | 10,0 | 14,5 | Edelstahl | Stainless steel | BSB05010 | NI000037 |
| 3,00 | 6,0 | 14,0 | 12,0 | 17,0 | Stahl verzinkt | Galvanized steel | BZB06012 | NI000046 |
| 3,00 | 6,0 | 14,0 | 12,0 | 17,0 | Edelstahl | Stainless steel | BSB06012 | NI000038 |
| 4,00 | 8,0 | 18,0 | 14,0 | 20,0 | Stahl verzinkt | Galvanized steel | BZB08014 | NI000047 |
| 4,00 | 8,0 | 18,0 | 14,0 | 20,0 | Edelstahl | Stainless steel | BSB08014 | NI000039 |
| 5,00 | 10,0 | 23,0 | 16,0 | 28,0 | Stahl verzinkt | Galvanized steel | BZB10016 | NI000048 |
| 5,00 | 10,0 | 23,0 | 16,0 | 28,0 | Edelstahl | Stainless steel | BSB10016 | NI000040 |
| 6,00 | 12,0 | 27,0 | 18,0 | 33,0 | Stahl verzinkt | Galvanized steel | BZB12018 | NI000049 |
| 6,00 | 12,0 | 27,0 | 18,0 | 33,0 | Edelstahl | Stainless steel | BSB12018 | NI000041 |
| 8,00 | 16,0 | 36,0 | 24,0 | 44,0 | Stahl verzinkt | Galvanized steel | BZB16024 | NI000051 |
| 8,00 | 16,0 | 36,0 | 24,0 | 44,0 | Edelstahl | Stainless steel | BSB16024 | NI000042 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
| Seil ø mm | ø A± 0,3 | B± 1,0 mm | ø C± 0,3 mm | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|
| 1,0 | 4,5 | 15,0 | 3,0 | SN1001 | WK000088 |
| 1,2 | 8,0 | 8,5 | 3,3 | SN1201 | WK000089 |
| 1,5 | 5,3 | 10,0 | 3,5 | SN1502 | WK000090 |
| 1,5 | 7,0 | 10,0 | 3,8 | SN1501 | WK000013 |
| 3,0 | 10,0 | 13,0 | 6,0 | SN3001 | WK000014 |
Die Lieferung von unverpressten Teilen ist nicht möglich.

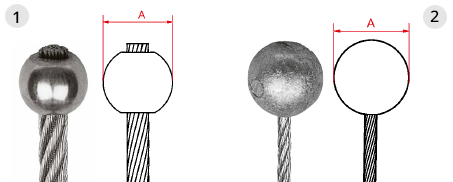

Zu den von uns angebotenen Seilendverbindungen gehören aufgepresste Kugeln (1) aus Messing, Stahl verzinkt und Edelstahl, sowie gespritzte Kugeln (2) aus Feinzinkdruckguss (Material Zamak).
| Seil ø mm | ø A± 0,3 | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|
| 0,27 – 0,36 | 1,5 | Edelstahl | Stainless steel | CS002715 | KU000015 |
| 0,45 – 0,50 | 1,5 | Edelstahl | Stainless steel | CS004515 | KU000016 |
| 0,27 – 0,36 | 2,0 | Messing | Brass | CM002720 | KU000001 |
| 0,45 – 0,60 | 2,0 | Messing | Brass | CM004520 | KU000003 |
| 0,27 – 0,45 | 2,3 | Messing | Brass | CM002723 | KU000002 |
| 0,45 – 0,60 | 2,3 | Messing | Brass | CM004523 | KU000004 |
| 0,36 – 0,81 | 3,2 | Messing | Brass | CM008132 | KU000006 |
| 1,00 | 3,2 | Messing | Brass | CM010032 | KU000007 |
| 1,20 | 3,2 | Messing | Brass | CM012032 | KU000009 |
| 0,63 – 1,00 | 4,0 | Messing | Brass | CM008040 | KU000005 |
| 1,20 – 1,50 | 4,0 | Messing | Brass | CM017040 | KU000012 |
| 0,63 – 1,00 | 4,8 | Messing | Brass | CM010048 | KU000008 |
| 1,20 – 1,50 | 4,8 | Messing | Brass | CM016048 | KU000011 |
| 1,20 – 1,50 | 6,0 | Messing | Brass | CM012060 | KU000010 |
| 1,76 – 2,00 | 4,8 | Messing | Brass | CM022048 | KU000013 |
| 1,76 – 2,00 | 6,0 | Messing | Brass | CM022060 | KU000014 |
| 2,00 | 6,0 | Stahl verzinkt | Galvanized steel | CZ020060 | KU000030 |
| 2,00 | 6,0 | Edelstahl | Stainless steel | CS020060 | KU000017 |
| 2,50 | 8,0 | Stahl verzinkt | Galvanized steel | CZ025080 | KU000031 |
| 2,50 | 8,0 | Edelstahl | Stainless steel | CS025080 | KU000018 |
| 3,00 | 8,0 | Stahl verzinkt | Galvanized steel | CZ030080 | KU000032 |
| 3,00 | 8,0 | Edelstahl | Stainless steel | CS030080 | KU000019 |
| 4,00 | 10,0 | Stahl verzinkt | Galvanized steel | CZ040010 | KU000033 |
| 4,00 | 10,0 | Edelstahl | Stainless steel | CS040010 | KU000020 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
| Seil ø mm | ø A± 0,3 | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|
| 0,81 | 3,5 | KU0802 | WK000001 |
| 1,00 | 3,2 | KU1001 | WK000023 |
| 1,00 | 4,8 | - | WK000489 |
| 1,00 | 6,0 | - | WK000482 |
| 1,00 | 7,0 | - | WK000483 |
| 1,20 | 3,5 | KU1202 | WK000313 |
| 1,20 | 8,0 | KU1201 | WK000002 |
| 1,50 | 6,0 | - | WK000464 |
| 1,50 | 8,0 | KU1501 | WK000003 |
| 1,80 | 7,0 | KU1802 | WK000025 |
| 2,00 | 6,0 | KU2001 | WK000005 |
| 3,00 | 7,0 | - | WK000465 |
Die Lieferung von unverpressten Teilen ist nicht möglich.

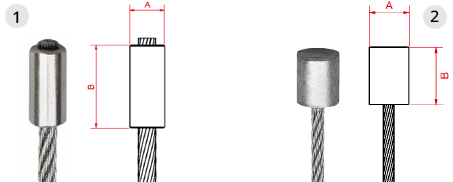

Unsere aufgepressten Nippel (1) sind aus Messing, Stahl verzinkt und Edelstahl. Die gespritzten Nippel (2) sind aus dem Material Zamak (Feinzinkdruckguss).
| Seil ø mm | ø A± 0,3 | B± 1,0 | Werkstoff | Art.Nr. alt | Art.Nr. neu |
|---|---|---|---|---|---|
| 0,27 – 0,45 | 2,5 | 4,0 | Messing | Brass | AM250405 | NI000001 |
| 0,54 – 0,63 | 2,5 | 4,0 | Messing | Brass | AM250407 | NI000002 |
| 0,72 – 0,81 | 3,0 | 4,5 | Messing | Brass | AM300409 | NI000003 |
| 0,90 – 1,00 | 3,5 | 5,0 | Messing | Brass | AM350511 | NI000004 |
| 1,20 – 1,50 | 4,2 | 7,0 | Messing | Brass | AM420716 | NI000007 |
| 1,75 – 1,80 | 5,2 | 7,0 | Messing | Brass | AM520720 | NI000008 |
| 1,50 | 4,0 | 6,0 | Stahl verzinkt | Galvanized steel | AZ400617 | NI000021 |
| 1,50 | 4,0 | 6,0 | Edelstahl | Stainless steel | AS400617 | NI000012 |
| 2,00 | 4,0 | 8,0 | Stahl verzinkt | Galvanized steel | AZ400822 | NI000022 |
| 2,00 | 4,0 | 8,0 | Edelstahl | Stainless steel | AS400822 | NI000013 |
| 2,50 | 5,0 | 12,0 | Stahl verzinkt | Galvanized steel | AZ501227 | NI000023 |
| 2,50 | 5,0 | 12,0 | Edelstahl | Stainless steel | AS501227 | NI000014 |
| 3,00 | 6,0 | 14,0 | Stahl verzinkt | Galvanized steel | AZ601433 | NI000024 |
| 3,00 | 6,0 | 14,0 | Edelstahl | Stainless steel | AS601433 | NI000015 |
| 4,00 | 8,0 | 18,0 | Stahl verzinkt | Galvanized steel | AZ801843 | NI000025 |
| 4,00 | 8,0 | 18,0 | Edelstahl | Stainless steel | AS801843 | NI000016 |
| 5,00 | 10,0 | 23,0 | Stahl verzinkt | Galvanized steel | AZ102354 | NI000017 |
| 5,00 | 10,0 | 23,0 | Edelstahl | Stainless steel | AS102354 | NI000009 |
| 6,00 | 12,0 | 27,0 | Stahl verzinkt | Galvanized steel | AZ122764 | NI000018 |
| 6,00 | 12,0 | 27,0 | Edelstahl | Stainless steel | AS122764 | NI000010 |
| 8,00 | 16,0 | 36,0 | Stahl verzinkt | Galvanized steel | AZ163685 | NI000019 |
| 8,00 | 16,0 | 36,0 | Edelstahl | Stainless steel | AS163685 | NI000011 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
| Seil ø mm | A± 0,3 | B± 1,0 | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|
| 1,50 | 4,7 | 3,5 | ZN1507 | WK000096 |
| 1,50 | 4,7 | 4,8 | ZN1508 | WK000097 |
| 1,50 | 5,0 | 6,0 | ZN1501 | WK000015 |
| 1,50 | 7,6 | 4,8 | ZN1503 | WK000092 |
| 2,00 | 4,7 | 4,8 | ZN2002 | WK000016 |
| 2,00 | 7,6 | 4,8 | ZN2001 | WK000099 |
| 2,50 | 6,0 | 6,0 | ZN2501 | WK000017 |
| 3,00 | 6,0 | 8,0 | ZN3001 | WK000100 |
| 3,00 | 6,0 | 10,0 | ZN3003 | WK000018 |
| 3,00 | 7,0 | 13,0 | ZN3004 | WK000102 |
| 3,00 | 8,0 | 8,0 | ZN3002 | WK000101 |
Die Lieferung von unverpressten Teilen ist nicht möglich.

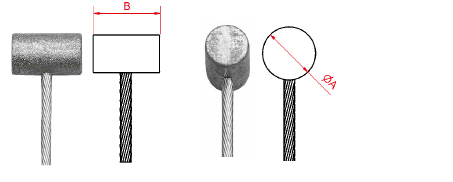

Unsere gespritzten Quernippel sind aus Feinzinkdruckguss (Zamak).
| Seil ø mm | A± 0,3 | B± 1,0 | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|
| 0,81 | 5,5 | 5,4 | QN0801 | WK000008 |
| 1,00 | 3,0 | 6,0 | QN1007 | WK000136 |
| 1,00 | 3,5 | 10,0 | QN1004 | WK000311 |
| 1,00 | 4,7 | 6,5 | QN1008 | WK000114 |
| 1,00 | 5,9 | 5,0 | QN1001 | WK000009 |
| 1,50 | 4,8 | 7,5 | QN1504 | WK000010 |
| 1,50 | 5,0 | 7,3 | - | WK000463 |
| 1,50 | 6,0 | 7,0 | QN1505 | WK000032 |
| 1,50 | 7,0 | 6,0 | QN1507 | WK000034 |
| 2,00 | 5,0 | 7,5 | QN2003 | WK000011 |
| 2,00 | 6,0 | 6,0 | QN2002 | WK000037 |
| 2,00 | 6,0 | 10,0 | QN2001 | WK000036 |
| 2,00 | 6,0 | 20,0 | QN2005 | WK000038 |
| 2,50 | 6,0 | 6,0 | QN2501 | WK000012 |
| 2,50 | 8,0 | 12,0 | - | WK000466 |
Die Lieferung von unverpressten Teilen ist nicht möglich.
