Carl Stahl TECHNOCABLES
Konfektionierte Seile, Einbaufertige
Seile
individuell, sicher, platzsparend

Konfektionierte Seile und einbaufertige Drahtseile

Konfektionierte Drahtseile nach Maß. Die Entwicklung und Herstellung von exakt auf Ihre Bedürfnisse zugeschnittenen Seilkonfektionen ist unsere Kernkompetenz.
Drahtseile werden für die Befestigung konfektioniert und mit Seilendstücken versehen. Je nach Einbausituation werden unterschiedliche Drahtseile mit Terminals wie Ösen / Schlaufen, Gewinde oder Kugel benötigt. Zusätzlich zu den zahlreichen lagernden Standard-Endhülsen entwickeln wir auch maßgeschneiderte Lösungen, die exakt Ihren Spezifikationen und Anforderungen entsprechen. In unserer Seilkonfektion werden Terminals auf Stahlseile aufgepresst oder aufgespritzt. Dabei garantieren sichere und automatisierte Prozesse unsere hohen Qualitätsstandards. Unsere Seilkonfektionen sind schnell und einfach zu installieren. Sie sparen Zeit und Kosten.

Wir beraten Sie gerne

Seilendverbindungen für unterschiedlichste Seildurchmesser und Seilkonstruktionen

Profitieren Sie von unserem großen Standardportfolio. Durch die große Anzahl an verfügbaren Standardterminals und unserer hohen Fertigungstiefe, haben wir Lösungen für die unterschiedlichsten Seildurchmesser und Seilkonstruktionen. Die zahlreichen Drahtseil Verbindungen ermöglichen eine Vielzahl von Variationsmöglichkeiten. Aus unterschiedlichen Seilvarianten, Seilendverbindungen und Komponenten fertigen wir Ihr individuelles Seil.
Wir realisieren Ihre Anwendungen, schnell und flexibel.

Weitere Informationen

Drahtseil Verbindung

Konfektioniertes Seil anfertigen lassen - Fertigungsarten

Durch unsere kundenspezifische und maßgeschneiderte Produktentwicklung lassen sich alle Variationen, sowohl mit unseren Standardkomponenten als auch mit Sonderkomponenten, zu einem konfektionierten Seil zusammenstellen. Von uns als Hersteller Carl Stahl Technocables, erhalten Sie Ihr konfektioniertes Seil einbaufertig und genau auf Ihre Anforderungen abgestimmt. Somit lassen sich Drahtseile verbinden mit Ihrem Produkt.

Seilerei
Seilkonfektion

Drahtseile verbinden
Aufgepresste Seilendverbindungen

Bei geringen Mengen verpressen wir Terminals mit variablen Stückzahlen und sehr individuelle Konzeptlösungen.

- auch kleine Stückzahlen
- individuelle Anzahl
- individuelle Konzeptlösungen

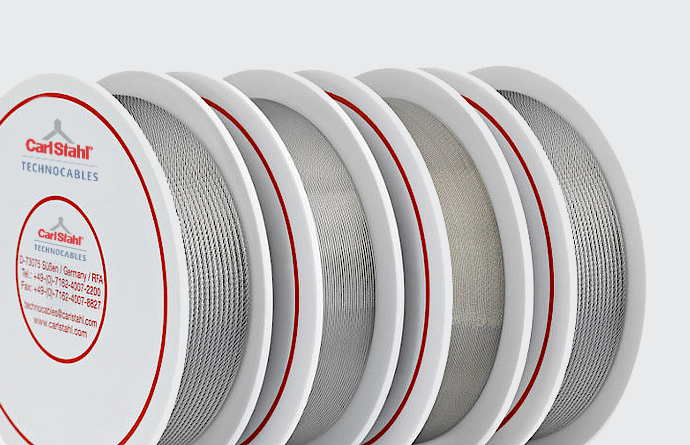

Drahtseile und Litzen Technocables
Drahtseile

Als Seilhersteller und Lieferant haben wir eine große Auswahl an Feinseilen im Bereich von 0,09 bis 8,0 mm.

- Material Stahl, Edelstahl, Wolfram
- stromleitende Seile e-rope
- kundenspezifische Seile

Drahtseil befestigen
Aufgespritze Seilendverbindungen

Bei hohen Stückzahlen werden Terminals in unseren Fertigungsstraßen in sicheren und automatisierten Prozessen aufgespritzt.

- große Stückzahlen
- hohe Wiederholgenauigkeit
- präzise Längentoleranzen

Verbindungen / Endstücke für konfektionierte Drahtseile

Die Anforderungen an konfektionierte Seile sind sehr unterschiedlich. Durch unsere große Fertigungsbreite, sind wir in der Lage Drahtseil Verbindungen / Drahtseil Endstücke für jede spezifische Anforderungen zu realisieren.

Weitere Informationen

Seilendverbindung
Terminals mitte
Stahlseil Verbindung

Individuelle Sonderlösungen

Ob Stahlseil konfektioniert, Edelstahlseil konfektioniert, Wolframseil konfektioniert, e-rope konfektioniert, gereinigte Seile oder einbaufertige Sets wir finden die passende Lösung.

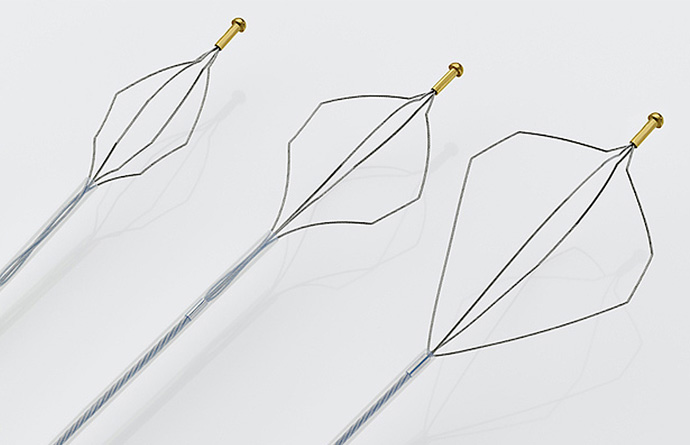

konfektion Medizintechnik
Gereinigte Seile
Konfektionierte Drahtseile für die Medizintechnik müssen höchsten Ansprüchen an Hygiene, Sicherheit und Präzision gerecht werden. Aus den gereinigten Seilen werden präzise medizinische Werkzeuge hergestellt.
Seil Kupfer Terminal
Stromleitende Seile
Auch unsere stromleitenden Seile der Marke e-rope werden zur sicheren Befestigung / zum Einbau mit Stahlseil Verbindungen versehen. Die elektrischen und mechanischen Eigenschaften der Seile bleiben erhalten.
Seil aus Wolframdraht Terminal
Seile aus Wolframdraht
Unsere Seile aus Wolframdraht können ebenso wie ein Edelstahlseil oder Stahlseil konfektioniert werden.
Seil mit Endstück Einbau
Einbaufertige Sets
Wir erstellen individuelle Einbausets und einbaufertige Abhängelösungen. Die Sets bestehen aus einem oder mehreren Drahtseilen konfektioniert mit Endterminals und passenden Drahtseilhaltern.

Anwendungsbereiche Konfektionierte Stahlseile

Wir konfektionieren Edelstahlseile, verzinkte Stahlseile, Wolframseile oder e-rope - stromführende Seile mit Kupferdrähten. Für unsere Kunden entwickeln wir Spezialseile mit unterschiedlichen Eigenschaften und bei Bedarf auch individuell die passende Stahlseil Verbindung.

Seil Bowdenzug
Seile konfektioniert für Bowdenzüge

Bowdenzüge werden z. B. in der Industrie oder in Fahrzeugen (Gartengeräten, Landwirtschaftliche Geräte/Maschinen)  eingesetzt und führen dort zuverlässig mechanische Betätigungen / Kraftübertragungen wie Zug- Druckkräfte aus.

Konfektionierte Stahlseile für Bowdenzüge dienen der Verbindung und Befestigung des Bowdenzuges innerhalb von Bauteilen und gleichzeitig der sicheren Übertragung von Druck- und Zugkräften sowie mechanischen Bewegungen. Das Drahtseil (oftmals auch Litze) innerhalb des Bowdenzuges ist flexibel und kann daher auch um enge/kleine Radien geführt werden.

Seilendverbindungen am Bowdenzug wie Schraubnippel, Ringöse o. ä. werden mit der Bowdenzugseele, dem innenliegenden Seil verpresst oder aufgespritzt.

Seil zum Einbau
Seile einbaufertig konfektioniert

Einbaufertig konfektionierte Seile werden meist zur Kraftaufnahme und linearen Kraftübertragung benötigt. Beispiele hierfür sind Zugseile oder Seile für den Gewichtsausgleich im Maschinen- und Anlagenbau, Antriebs- und Führungsseile in der Medizin- und Fördertechnik oder als Übertragungsseile in Umlenkrollensystemen.

Die Vielzahl der Variationsmöglichkeiten bei Seilwerkstoff und -konstruktion, Drahtseil Endstück und Fertigung ermöglicht die Entwicklung maßgeschneiderter Lösungen, die optimal an die jeweiligen Einbau- und Umgebungsbedingungen angepasst sind. Die Berücksichtigung aller Faktoren wie nötige maximale Bruchkraft, Vermeidung von Korrosion, Rost und chemischen Reaktionen sichern eine optimale Lebensdauer unserer Seilsysteme.

Stahlseil Verbindugen wie Kugel, Nippel, Ringöse, Schlaufe oder andere werden auf unsere Feinseile (bis 8 mm) aufgepresst oder aufgespritzt und können so mechanische Funktionen auf engstem Raum sicher erfüllen.

Abhaengeseil mit Endstück
Konfektionierte Abhängeseile

Drahtseile mit Drahtseil Endstück dienen zur Befestigung von Abhängeelementen z.B. an der Decke. Die Möglichkeiten sind vielfältig. Stahlseile werden u.a. mit Seilklemmen / Presshülsen zu Ösen oder mit Kugelkopf Terminals für Deckenhalter oder Gewindebolzen zum Einschrauben konfektioniert.

In Verbindung mit Drahtseilhaltern können beliebige Objekte wie Schilder oder Lampen stufenlos eingestellt und verstellt werden. Wir erstellen einbaufertige Abhängesysteme bestehend aus Deckenbefestigung, Drahtseil mit Seilendverbindungen und Drahtseilhaltern / Gripper die vor Ort zeitsparend und einfach montiert werden.

Lampe Seil Endstueck
Stromleitendes Seil mit Terminal

Seilendterminals werden auch in Kombination mit unseren elektrisch leitfähigen Drahtseilen der Marke e-rope eingesetzt. Diese erfüllen sowohl die mechanischen Funktionen von Stahlseilen als auch die effiziente Übertragung von Strom oder Daten.

Die aufgepressten oder aufgespritzten Drahtseil Endstücke ermöglichen die Befestigung der stromführenden Seile, mit einem geringen Übergangswiderstand für eine effiziente elektrische Verbindung, ohne dabei den Stromfluss zu behindern.

Der große Vorteil liegt darin, dass nicht ein Stromkabel und ein Befestigungsseil benötigt werden. Das spart Material, Montagezeit und Platz und verbessert die Ästhetik.

Konfektionierte Seile - sicher, flexibel, vielfältig

Durch immer kompaktere und leichtere Anwendungen wird der Bauraum immer kleiner. Die vielfältigen Konfektions- und Anwendungsmöglichkeiten unserer konfektionierten Seile bieten hier sichere, flexible Lösungen. Gerade auch, wenn Sie keine Standardanwendungen haben, entwickeln wir spezielle Seilendverbindungen passgenau nach Ihren Anforderungen.

Vorteile der verschiedenen Seilendverbindungen:

Seil Schlaufen
Ein konfektioniertes Drahtseil mit 2 Schlaufen ist sehr flexibel und kann durch Variationen von Bolzendurchmesser und Schlaufenlänge einfach an bestehende Anwendungen angepasst und eingesetzt werden.

Seil Kausche
Bei der Kausche ist das Maß vorgegeben und kann entsprechend mittig ausgerichtet werden. Die Kausche verteilt die Last am Drahtseil auf eine größere Fläche, reduziert somit die Flächenpressung und dadurch den Verschleiß des Drahtseils.

Seil Kabelschuh
Beim Kabelschuh sind durch die vorgegebenen Konturen einheitliche Fixierungspunkte möglich. Dadurch können diese in vorhandenen Anwendungen fest montiert werden.

Kugel
Konfektionierte Seile mit Kugel, können auf kleinem Bauraum verwendet werden. Mögliche Anwendungen, die eine lineare Kraftaufnahme und eine Selbstzentrierung des Seils erfordern, können somit realisiert werden.

Seil Gewinde
Ein Drahtseil mit Gewindeende hat den großen Vorteil der Verstellmöglichkeit. Die Länge kann je nach Gewindeart und Gewindegröße variieren. Die Toleranz kann zwischen den eingebauten Seilen entsprechend ausgeglichen werden. Das Seil kann dadurch auch gestrafft werden.

Seil Stufennippel
Der Stufennippel ist eine gute Wahl, wenn Sie eine Anwendung mit einer vorgegebenen Bohrung haben.

Im Bereich Entwicklung, CAD und Konstruktion erarbeiten unsere Techniker und Ingenieure im Dialog mit den Kunden maßgeschneiderte Lösungen für den jeweiligen Anwendungsfall. Die hohen Anforderungen der Kunden an die konfektionierten TechnoCables sind für uns der Maßstab. Bei der Entwicklung werden für spezielle Anforderungen auch Prototypen durch innovatives Rapid Prototyping hergestellt. Die Erstmuster werden bei uns auf Herz und Nieren geprüft. Sobald das Produkt alle Anforderungen erfüllt beginnt die Serienfertigung.

Forschung und Entwicklung
